La utilización de parasoles y portafiltros es muy importante como hemos visto en entradas anteriores si queremos realizar una grabación de calidad profesional. En el mercado los hay de todos los gustos y colores; y claro está de muchos precios que van desde unas decenas de euros, hasta varios cientos para los más sofisticados y de alta gama.
Pero si nosotros no nos conformamos con alguno de los modelos baratos y queremos optar por algunos de estos últimos y más caros; mas no disponemos de recursos económicos, aunque si somos algo mañosos, podemos optar por fabricarnos nuestro propio modelo. Es por eso que en este post, vamos a ver como hacer un modelo de calidad, con buenos materiales y a la vez económico.
Los accesorios de PVC negro y el aluminio, tienen la calidad robusta, liviana y no demasiado frágil, por lo que nos resultaran idóneos para este proyecto. En esta entrada, vamos a ver como paso a paso montaremos el nuestro de la forma más facilmente explicada posible:
Un par de papeleras negras
Puede utilizar un cuchillo una sierra
Cortar la parte central del donut
Pintar de negro y remachar los soportes
Quedando la distancia exterior de la bisagra izquierda a
DESCARGAR: Plantillas de Archivos Auxiliares.
PRECAUCIÓN: Tenga siempre en cuenta las prácticas de seguridad en su lugar de trabajo. Utilice las herramientas adecuadas y equipo de protección para las manos y los ojos.
Para el cuadro se pueden utilizar
cajones Organizadores de 6 x 9.
Corte un agujero de 90x90mm en el centro del recipiente,
con los lados redondeados,
para ello puede usar una moneda como guía.
Un par de papeleras negras
también nos pueden servir,
ya que tienen lados planos y lisos.
Imprimir los patrones de la bandeja
de filtros desde el enlace de
más abajo, sobre las
superficies planas de las papeleras.
de filtros desde el enlace de
más abajo, sobre las
superficies planas de las papeleras.
Puede utilizar un cuchillo una sierra
o un cortador para hacer los cortes.
Asimismo es conveniente usar una regla para sacar los lados rectos.
El filtro de la bandeja está hecho de estas piezas de 3 x 2. Esto forma un sándwich con 2 piezas en el centro para poder sostener filtros de 85x100 mm.
Coloque sus patrones así para que puedan hacer 6 piezas.
Aplicar pegamento de contacto en las piezas evitando las áreas de los filtros.
Alinee cuidadosamente las piezas y presionarlas juntas.
Y de esta manera queda la bandeja de filtro terminada.
Repita el proceso para hacer 2 bandejas de filtros más si quiere.
En la sección de jardín de tiendas de bricolaje,
puede encontrar estos rociadores en forma de
donut de regadera que usaremos como soporte
de las bandejas de filtros.
Si no puede encontrar un donut de aspersor,
valdrá un pequeño cubo barato que tenga
un fondo aproximado de 145 mm.
Cortar la parte central del donut
de aspersor dejando un agujero
90-92 mm de ancho.
Cortar los lados dejando de lado 1/2" de alto.
Cortar una ranura de 105 mm de ancho que permitirá la bandeja del filtro a través de él.
La bandeja de filtros debe ahora deslizarse a través de esa ranura
y girar libremente dentro del porta filtros.
Hacer 2 soportes en L.
Se puede utilizar chapa metálica o similar.
Cortar una tira de 10 mm de ancho x 52 mm y luego por la mitad,
así tendremos 2pcs de 26 mm de largo x 10 mm,
utilizar unas pinzas para doblar y dar forma.
Pintarlos de negro y con una broca de 1/8" hacer cuatro taladros como en el dibujo
y con remaches de 3mm, fijar el soporte a la bandeja del filtro.
Asegurar a la caja usando tuercas y tornillos de rosca por si quisiéramos desmontarlo después.
Imprimir el patrón del soporte a raíl
adjunto en los ficheros auxiliares.
adjunto en los ficheros auxiliares.
Y trazar y cortar sobre una plancha
de aluminio de 2 o 3 mm de espesor.
Usar una sierra para metales para cortar
la pieza y una devastadora para suavizar la parte curva.
Taladrar los agujeros indicados para
el perno y las tuercas de sujeción.
Después de pintarlo de negro también,
asegurarlo a la caja usando tornillos y roscas.
Otro donut de aerosol se utilizara para mantener
el adaptador flexible, que servirá para evitar fugas
el adaptador flexible, que servirá para evitar fugas
de luz con los diferentes objetivos de la cámara.
Cortar la parte central de la guarda de luz, dejando un agujero 90-92 mm de ancho.
Imprimir el patrón "sujeciones" del enlace de más abajo para orientarse
sobre como cortar 3 tiras de 1 cm x 5 cm.
Imprimir el patrón de las curva del soporte como guía.
Con unos alicates de punta fina, dar forma a la banda de metal para seguir el contorno
de la parte interna del donut y del soporte de la bandeja del filtro.
Perforar los agujeros de 1/8" según indica el dibujo.
Pintar de negro y remachar los soportes
con remaches de 3 mm para 1/8".
Tener en cuenta que uno de los agujeros irá sobre el soporte del raíl
y este tiene un grosor diferente.
Asegurarlo todo
con tornillos y sus roscas.
con tornillos y sus roscas.
Imprimir la plantilla donut de los
archivos auxiliares y trazar
archivos auxiliares y trazar
en neopreno o goma los adaptadores
flexibles, para las fugas de luz.
flexibles, para las fugas de luz.
Cortar con cuchilla o tijeras, diferentes versiones de diámetro interior.
para adaptarlas a sus objetivos de lentes.
Ahora, para las bisagras de la parte superior de la bandera,
nos haremos con 2 tuercas de 1/4"- 20 x 7/8" como acopladores
y cortaremos 2 piezas de aluminio de 90º de ángulo
a 15 mm x 20 mm x 30 mm según dibujo.

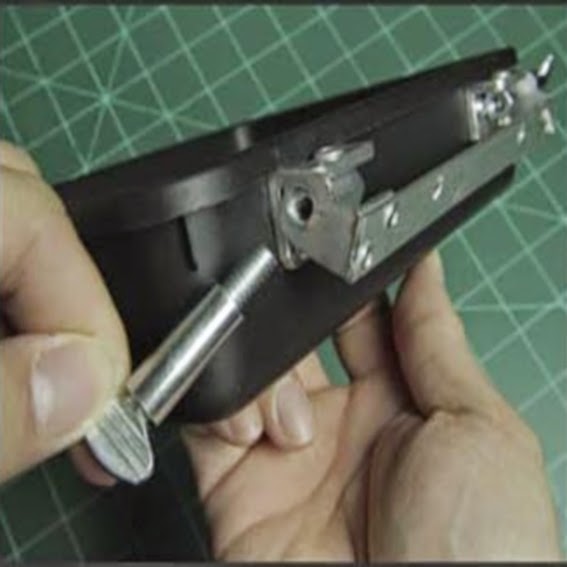

Para las bisagras de la solapa superior, alinear las tuercas una a la izquierda y otra a la derecha (Ver foto) y sujetando con unas tenazas de presión, perforar al lado contrario y fijar con un remache sobre la cara de 15 mm.
Después, taladrar dos agujeros más en el lado de 20 mm de del ángulo para los tornillo y tuercas de sujeción al cuerpo central.
¡Importante! Invertir el borde de la
alineación de la bisagra derecha/izquierda,
como ya dijimos antes.
como ya dijimos antes.
Asegurar a la caja con tornillos y tuercas.
Quedando la distancia exterior de la bisagra izquierda a
164 mm al borde exterior de la bisagra derecha.
Corte 2 piezas de 2-3 mm de espesor
de 90º en ángulo de aluminio.
de 90º en ángulo de aluminio.
Por un lado recortar y taladrar un orificio de 1/4".
Al otro lado, ajuste a 1/2" de ancho.
Desvastar a modo de espejo con una lima/amoladora
según se observa en la fotografía.
según se observa en la fotografía.
Cortar una tira de aluminio de 1/2" ancho x 167 mm de largo,
y perforar 4 agujeros en la tira y en los ángulos
con una broca de 1/8".
con una broca de 1/8".
Imprimir el patrón parasol adjunto en los
archivos auxiliares, trazar en el lado
archivos auxiliares, trazar en el lado
de la papelera y recortar.
2 espaciadores de 1/4 x 3/8 x 1 y 2 tornillos 1/4 x 1-1/2" para asegurar el aluminio al parasol superior con la tira del soporte para las 2 bisagras.
2 tornillos mariposa de 10-32-3/8" y 2 tuercas moleteadas 10-32 permitirán una fácil colocación
y retirada del parasol.
2 perforaciones con una broca de 3/16 mm en la tira de aluminio que se alinearan con los orificios en la pestaña superior del parasol, nos servirán para la fijación de los tornillos de 10-32.
Imprimir el patrón que viene en la plantilla del parasol, para situar bien los
agujeros sobre la tira de aluminio.
Asegurar los dos ángulos perforados de la bisagra, al aluminio usando remaches de 3mm 1/8".
Unir todo esto a las bisagras del cuerpo principal
con los tornillos de mariposa.
Coloque el parasol superior con los tornillos de la tapa
y las tuercas moleteadas sobre la tira de aluminio.

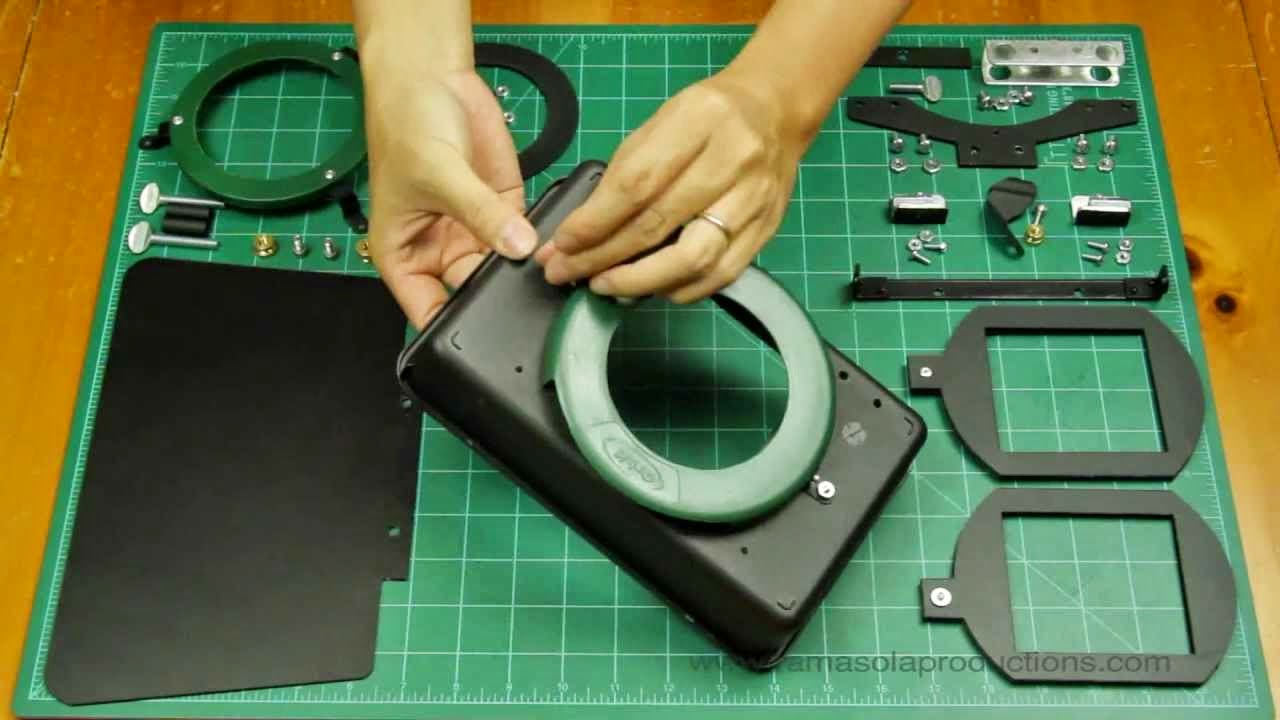

En esta imagen se aprecia como
la bandera y las bisagras
están ya montadas
Ahora vamos a imprimir la plantilla de sujeciones sobre un trozo de chapa metálica fina o de lata. Cortar y formar doblando a lo largo de las guias indicadas y un agujero con una broca de 5/32".
Utilizan la misma broca para perforar
en el cuerpo principal y a unos 37 mm del lado de
la caja y 8 mm desde atrás.
(Ver fotografía)
(Ver fotografía)
Asegurado a la carcasa con un tornillo
y tuerca moleteada, obtiene movimiento y
evitará que las bandejas del
filtro se salgan y se caigan.
Con el bloqueo de bandeja quitado
permitirá sacar hacia fuera y así
poder extraer las bandejas.
Finalmente fijar al bloque de raíles del trípode
utilizando el perno y la tuerca.
DESCARGAR: Plantillas de Archivos Auxiliares.
PRECAUCIÓN: Tenga siempre en cuenta las prácticas de seguridad en su lugar de trabajo. Utilice las herramientas adecuadas y equipo de protección para las manos y los ojos.
