domingo, 26 de octubre de 2014

CONTROLES DE AJUSTE DE DIAFRAGMA/EXPOSICIÓN


En la unidad de control del zoom se encuentra también la regulación automática del iris, producida por un exposímetro integrado, que efectúa la lectura de luz reflejada por el sujeto.

La lectura se obtiene por la presión de un botón situada en la unidad de forma que, cuando se suelta, el diafragma del objetivo queda situado en el valor debido.

El sistema automático también se puede desconectar si el operador prefiere otro tipo de medición de la exposición.

Respecto al sistema de control de exposición integrado, las cámaras de vídeo normalmente ofrecen tres posibilidades de medida (A-IRIS MODE) o modos de ajuste del diafragma integrado:


  • STD (standard), lectura ponderada de los valores de luminosidad de toda la imagen en lectura generalmente del tipo denominado matricial.
  • SPOT L (spot light) medición sólo en el centro. De utilidad cuando se graban sujetos fuertemente iluminados sobre un fondo oscuro, un solista, por ejemplo, durante un concierto.
  • BACK L (Back Light). Para sujetos situados a contraluz. El sistema corrige la lecturaabriendo el iris, generalmente en 1½ diafragmas. De muy dudosa utilidad. Es preferible la lectura matricial (STD) compensada manualmente por el operador.

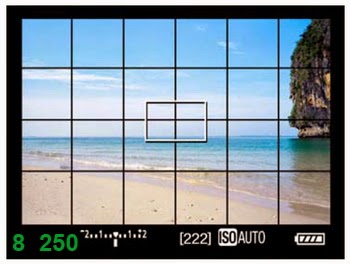

Los sistemas de lectura matricial incorporados en la gran mayoría de las cámaras actuales dividen la imagen obtenida por el objetivo en diferentes partes, normalmente entre 5 y 45, y las mide en forma independiente.

Acto seguido, y utilizando un algoritmo determinado por el microprocesador de la propia cámara, va dando a cada zona una determinada importancia según su ubicación de forma que obtiene la exposición final ponderando todas ellas; por ejemplo valorando menos las áreas donde normalmente se ubica el cielo y enfatizando la zona central, donde se encuentra normalmente el sujeto de mayor importancia, en detrimento de esquinas y bordes.

Este complejo proceso ocurre en tiempo real.

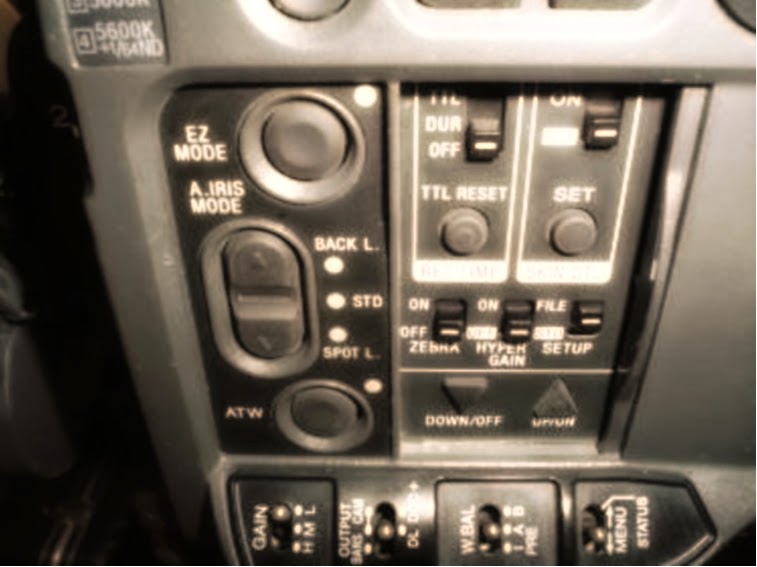

En la parte superior derecha, controles del ajuste de diafragma
(A Iris Mode) en una cámara Sony DXC-D30


La unidad de comando del objetivo generalmente suele ser la empuñadura de la cámara, donde la mano derecha del operador queda abrazada por una correa.

Con esta mano el operador balancea el equipo apoyado en su hombro y lo dirige al motivo que encuadra. Sus dedos pueden tener entonces acceso a los controles que vimos: al anillo de enfoque, al anillo del iris (si lo opera manualmente) o al botón de accionamiento del fotómetro, al interruptor de grabación y, según marcas y modelos, al botón del efecto retorno (RET) que, actuando sobre el magnetoscopio, permite apreciar la reproducción en el visor de unos instantes del último material registrado.

miércoles, 15 de octubre de 2014

PARASOL Y PORTAFILTROS


Es lamentable el desinterés tanto de los fabricantes como de muchos camarógrafos por este componente de la cámara. Mas no es posible la obtención de una imagen de calidad profesional sin el uso de un buen parasol y en muchos casos, sin tamizar la imagen a través de los filtros ópticos adecuados.

El parasol, que debe estar siempre instalado en el objetivo, tiene la misión de protegerle de las luces parásitas creando un ámbito de penumbra frente a la primera lente que mejora el contraste de la imagen. También podrás evitar imágenes lavadas o excesivamente iluminadas y faltas de contraste y definición, motivadas nuevamente por la incidencia directa de una gran cantidad de luz sobre tu objetivo.

En los antiguos objetivos de foco externo, el parasol era redondo pues giraba solidario con la primera lente sobre la que se accionaba el mecanismo de enfoque. En los modernos objetivos de foco interno, el parasol adopta un frente rectangular.


Respecto a los filtros ópticos, baste por ahora señalar que hay texturas y efectos que sólo pueden ser logrados con la aplicación de un filtro óptico sobre el objetivo. Por lo tanto, un portafiltros adecuado es un accesorio imprescindible en todo equipo de vídeo profesional que se precie.

La industria auxiliar propone un buen número de sistemas de este tipo, así es que no lo dudes ni un momento y hazte con ellos...



martes, 14 de octubre de 2014

EL ICONOSCOPIO

El iconoscopio constituía el primer dispositivo de videocaptación totalmente electrónico empleado en las primeras cámaras de televisión para transformar en señales eléctricas las imágenes ópticas que se deseaba transmitir.

El elemento principal del iconoscopio era la llamada placa de mosaico, que servia para descomponer la imagen en un conjunto de puntos parecido a la trama que se empleaba para confeccionar una forma a base de marcas de distintos tamaños. (Imagen de la derecha)

Iconoscopio fue un antecesor de las cámaras de televisión, en la cual un rayo de electrones de alta velocidad explora un mosaico fotoemisor. Un grupo de investigadores de RCA, liderado por Vladimir Zworykin, introdujo el Iconoscopio en 1934, después de visitar los laboratorios Philo Farnsworth.

El Iconoscopio fue la cámara más usada para transmisiones televisivas en los Estados Unidos entre los años 1936 y 1946.

Su funcionamiento era simple, las imágenes eran proyectadas en una placa fotosensible, la cual partía la imagen en miles de elementos llamados píxeles. Un rayo de electrones para escaneo, atravesaba la parte frontal de la placa, "cargándola" con todos los píxeles y cada píxel retenía una carga eléctrica proporcional a la energía lumínica inicialmente proyectada sobre él, el cual era transportado hacia el exterior de la cámara. De esta forma, una imagen visual era convertida en una señal eléctrica.


El aspecto clave del Iconoscopio fue que el objetivo integrado era sensible a la imagen, y recolectaba la carga desarrollada por los impactos de luz recibidos entre exploraciones de lectura.

El iconoscopio presentaba varios inconvenientes:
  1. Exigía una iluminación enorme del sujeto para producir una señal útil.
  2. No podía ser utilizado para televisar en condiciones adversas de luz.




jueves, 9 de octubre de 2014

CONTROL REMOTO POR CABLE PARA VIDEOCAMARAS


En rodajes cinematográficos, de estudio o incluso en exteriores, donde normalmente el camarógrafo debe operar la videocámara durante períodos bastante largos, la comodidad en la postura de trabajo y el rápido acceso a ciertos controles de la cámara cobran particular importancia.

La precisión de las correcciones en los encuadres con sujetos en movimiento depende en buena medida también de un adecuado sistema de control remoto.


(*) En las imágenes de la izquierda, la propuesta del fabricante estadounidense VariZoom para cámaras tipo prosumer incluyendo el formato HDV.

Las cámaras de este tipo disponen de un conector estandarizado llamado LanC en el que pueden conectarse accesorios de cámara, entre ellos el control remoto. El precio de este control VariZoom VZ-PG-L es de unos 250 €.

El VariZoom es uno de los más completos pues permite grabar, accionar el zoom a las velocidades preseleccionadas y conmutar el foco desde automático a manual o viceversa. (Es decir, no se trata de un control remoto de foco en sentido estricto).

En las cámaras de televisión para estudio, los controles son separados, uno para el foco y otro para el zoom.

En las imágenes de la derecha el control de foco manual fabricado esta vez por Manfrotto. (*)

Más abajo los controles remotos de zoom (eléctrico) y foco (mecánico, por cable) que propone Canon para sus zoom.


El protocolo LanC o Control L fue desarrollado por Sony para la comunicación entre dispositivos. Utiliza un conector simple tipo mini-jack de 2,5” y 4 contactos. El conector LanC emite y recibe información de control en dispositivos de vídeo. Este conector se encuentra en muchas cámaras de Sony y en otras marcas. También se puede llamar Control-L ó Remote. Existe otro estándar diseñado por Panasonic denominado 5-Pin, de características similares.




miércoles, 8 de octubre de 2014

NUEVOS OBJETIVOS DIGISUPER HD DE CANON

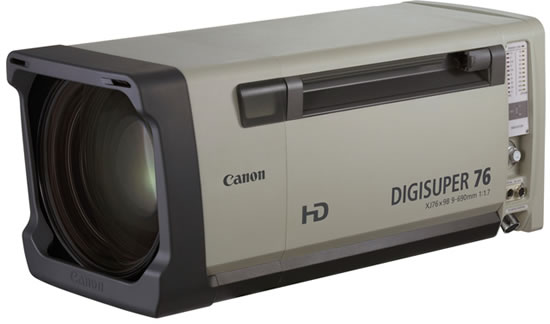

Canon ha introducido dos lentes de campo HD diseñadas para mejorar la cobertura de deportes y otras producciones exteriores móviles y de plató. Son las llamadas XJ80x8.8B y XJ76x9B, ambas lentes combinan un rendimiento altamente teleobjetivo, ángulos de visión más amplios y operabilidad excepcional. La integración de las últimas innovaciones de control digital óptico de Canon y son de tercera generación en la línea de productos digisuper, que son  un producto reconocido como uno de los favoritos para la cobertura mundial de difusión en exteriores.


Las nuevas lentes de campo Canon XJ80x8.8B y XJ76x9B HD combinan aumentos de teleobjetivo y el rendimiento gran angular. La lente XJ80x8.8B premium ofrece un zoom de 80x con un gran angular máximo de 8,8 mm (un ángulo de visión-de-horizontal de 57,2 grados), que es aproximadamente un cinco por ciento más ancho que el de las lentes de zoom largo anteriores. Estas capacidades permiten a la XJ80x8.8B capturar de todo, desde un gran estadio en foto-panorámica a un teleobjetivo de primer plano de la cara de un jugador individual. Además, la nueva lente de campo XJ80x8.8B HD también incluye incorporado un nuevo Shift estabilizador de imagen óptico (Shift-IS) como característica estándar.


La XJ76x9B combina 76x de rendimiento en teleobjetivo con un amplio ángulo máximo de 9 mm (un ángulo de visión-de-horizontal de 56,1 grados), que es aproximadamente un tres por ciento más ancho que las lentes de zoom largo anteriores. Esto permite a las cámaras equipadas con la nueva XJ76x9B capturar fotos panorámicas a distancias más cortas y sin distorsión.


Otro beneficio añadido de los sofisticados zoom, enfoque, iris y codificadores integrados en las nuevas lentes de campo Canon XJ80x8.8B y XJ76x9B HD son su soporte para múltiples salidas directas digitales: codificador, salidas analógicas y salidas digitales en serie. Esta capacidad de compartir el enfoque, iris y zoom de datos y posición hacen que estos nuevos objetivos sean compatibles con muchos tipos de sistemas de estudios virtuales digitales. Ambos objetivos se adaptan fácilmente a este tipo de sistemas a través del conector estándar de la lente-interfaz de 20-pin de Canon.

miércoles, 1 de octubre de 2014

LISTADO DE PELÍCULAS CON ESCENAS RODADAS EN CÓRDOBA - ESPAÑA.


Encontré esta lista de películas rodadas o con algunas escenas grabadas en la ciudad de los califas, mi ciudad y no me pude resistir a publicarla. Si alguno sabéis de alguna otra más, os agradecería que me lo hicieseis saber para agregarla.


Están ordenadas por año de estreno y siguiendo los links, podréis acceder a su sinopsis y más datos acerca de cada una de ellas. Espero que os guste...
